SOLIDWORKS参数化设计步骤

  • 时间:2025-02-19 15:45:03 作者: admin 阅读:176
使用SOLIDWORKS参数化设计通常涉及以下几个关键步骤:
1. 确定设计变量与约束条件
明确需要控制的设计变量,例如长度、宽度、高度等尺寸参数,以及它们之间的几何关系(如平行、垂直、相切等)。这是构建模型的基础,通过定义这些参数和关系,可以清晰地表达设计意图。
2. 构建基础三维模型
基于已定义的参数和约束条件,开始创建三维模型。在建模过程中,确保每个特征都正确关联到相应的参数和约束。这样,当某个参数发生变化时,所有依赖该参数的特征会自动更新,从而保持设计的一致性。
3. 使用方程式或表格驱动设计
为了增强设计的灵活性,可以通过以下方式动态调整参数:
▶ 方程式:利用数学表达式计算参数值。
▶ Excel表格:导入外部数据来驱动模型变化。 这种方式特别适合处理复杂的设计变更,能够快速调整整个模型,而无需逐一修改参数。
4. 实现设计流程自动化

借助SOLIDWORKS的插件工具(SolidKits.AutoWorks),可以简化设计流程。只需输入必要的参数,系统即可自动生成工程图纸、物料清单(BOM)等交付物,并支持与其他系统(如PDM/ERP/MES)集成,提升工作效率。

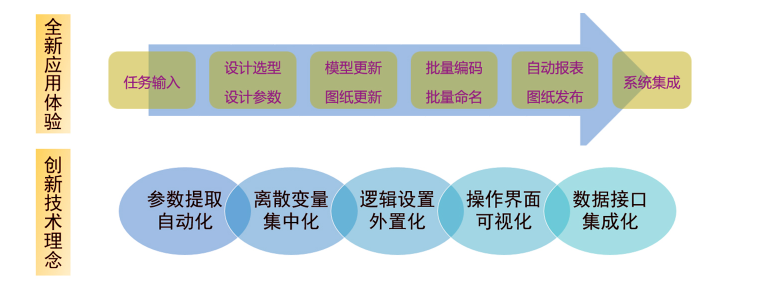

SOLIDWORKS参数化设计

5. 快速迭代设计方案
参数化设计允许设计师通过调整参数值,快速生成并评估多种设计方案。这种设计方法有助于探索不同的可能性,最终选择最优方案。
6. 持续优化与维护
随着项目推进,可能需要对设计进行多次调整。得益于参数化设计的特点,任何初始参数的修改都会自动反映在整个模型中,从而简化后期优化和维护工作,确保设计始终保持最新状态。

通过遵循以上步骤,您可以充分利用SOLIDWORKS的参数化设计功能,显著提高工作效率。无论是机械零件设计、建筑设计还是产品开发,参数化设计都能为您的工作提供强大支持。
