相信经常使用Solidworks软件的工程师们对BOM表再熟悉不过。BOM表可以帮助用户对设计中所使用的零部件进行清单化管理。那么在零件很多的情况下,我们如何快速的导出一份准确的BOM清单呢?排除人工去截图插入到BOM中的方法,我们还可以导出带有缩略图的BOM,来更好地管理和分享设计信息。
下面小编就带大家来了解一下如何使用SOLIDWORKS软件导出带有缩略图的BOM。

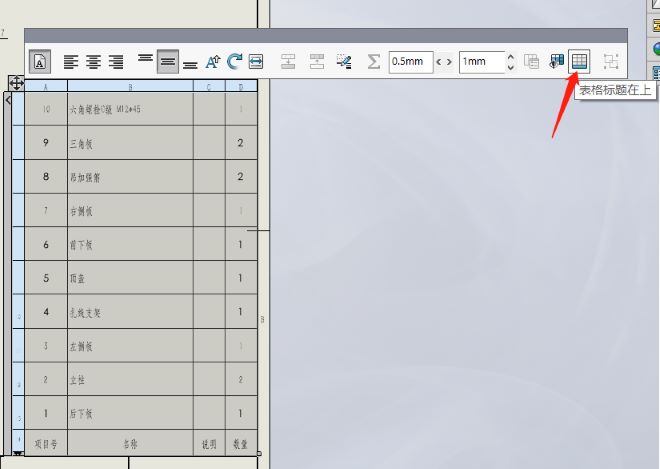

一、首先我们先选中工程图中的材料明细表,点击图示按钮,切换到表格标题在上。

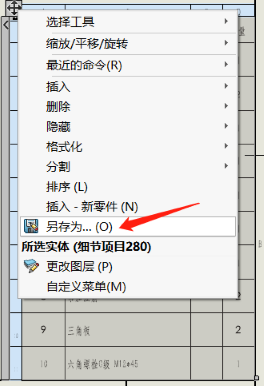

二、然后再右键选择另存为。

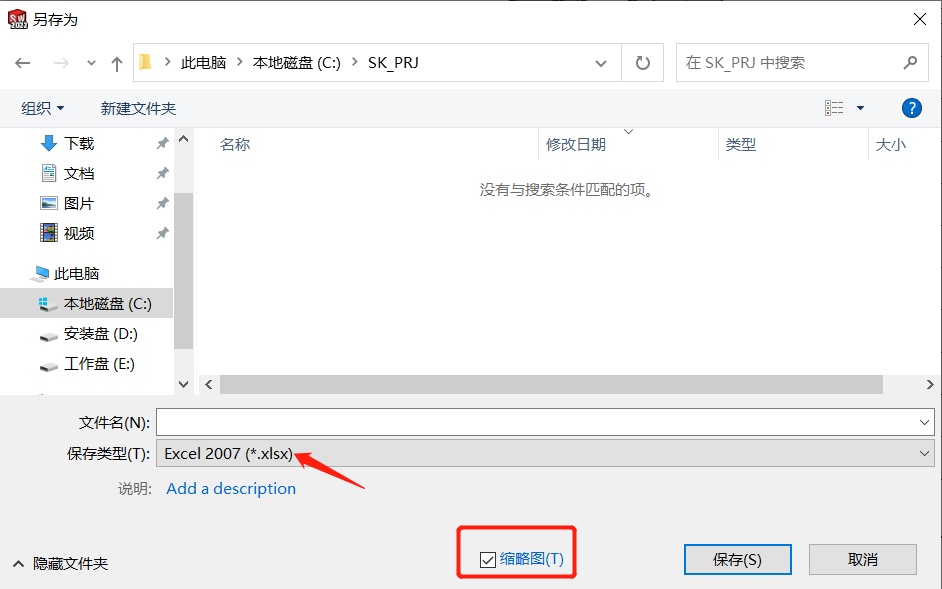

三、接着我们来设置保存路径,选择保存类型为Excel,勾选缩略图选项,点击保存即可。

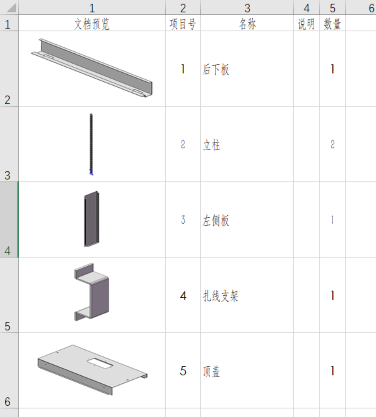

四、导出完成后,在指定的路径下找到导出的Excel文件,打开文件,可以看到BOM信息和缩略图已经成功导出。这样就完成了,大家学会了吗?
通过几个简单的步骤,用户可以轻松地在SOLIDWORKS软件中导出带有缩略图的BOM,并且可以方便地分享和管理设计信息。

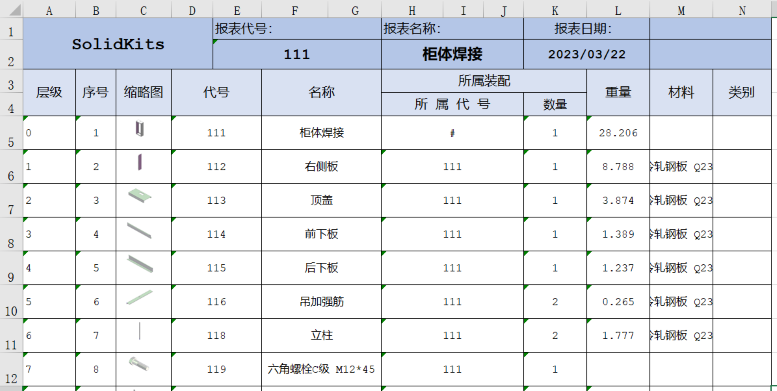

但是使用这种方法导出的BOM格式和材料明细表是一样的,如果与公司的BOM格式不同,我们还需要手动去调整。但是借助SolidKits.BOMs工具,就可以实现一键导出标准格式的带有缩略图的BOM。这样是不是很方便?
整个过程是无需打开SOLIDWORKS软件,只需要打开软件,添加装配体,选择BOM模板即可。
